Nástroje Heule na srážení hran v otvorech
Nástroje švýcarské firmy HEULE představují v současné době bezkonkurenčně nejlepší výrobek v oblasti odstranění ostřin a srážení hran při vrtání otvorů v kovových materiálech a v oblasti zpětných zahloubení. Výsadní postavení tohoto výrobce spočívá především v technickém provedení nástrojů, které umožňuje nalézt řešení pro většinu případů v praxi.

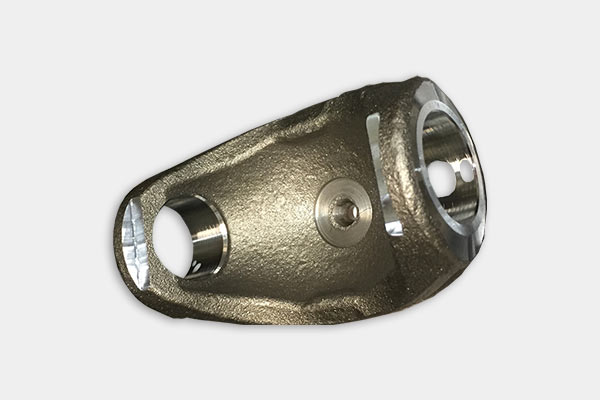

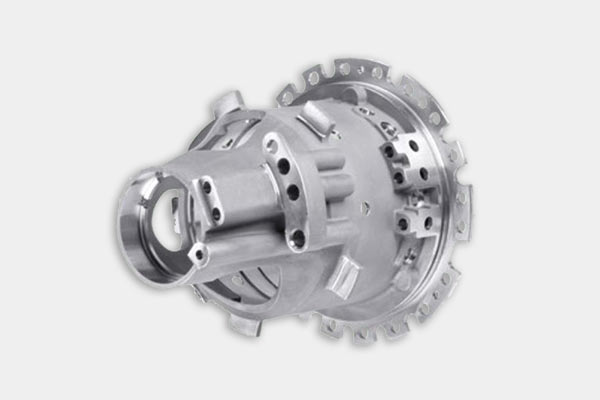

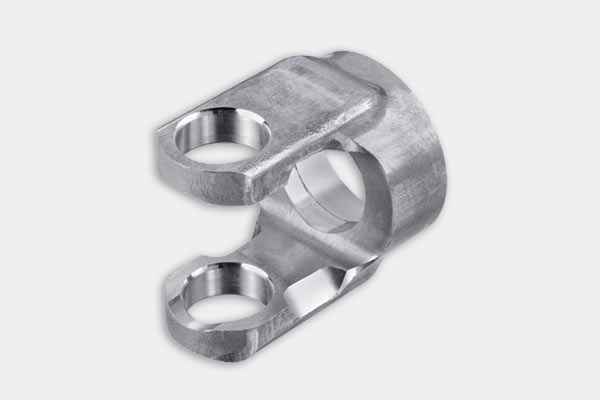

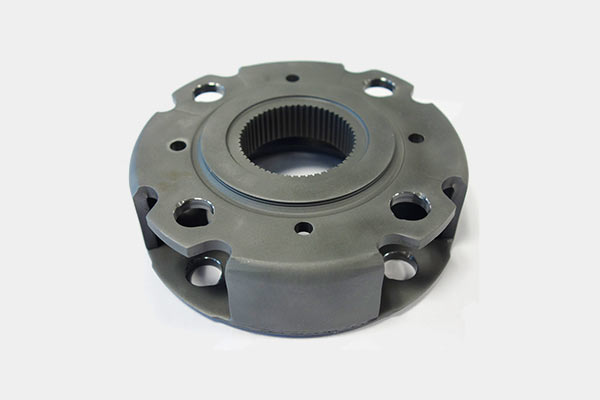

Originální a produktivní nástroje Heule na odstranění ostřin a srážení hran u vyvrtaných otvorů, a na zpětné zahloubení.

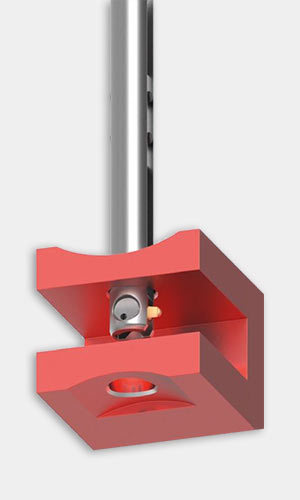

První skupina nástrojů - Heule COFA pro srážení hran v otvorech
je určena pro odstranění ostřin po vrtání, a to jak na vstupní, tak i na výstupní hraně otvoru. Je možné použít i u průniku dvou válcových ploch ( např. při vrtání do trubek), je-li poměr průměrů D:d větší než 2:1, nebo u šikmých ploch súhlem do 15o. Na rozdíl od běžně používaných nástrojů je hrana po sražení ostřiny zaoblena rovnoměrně po celém obvodě. Standardním nástrojem lze pracovat od minimálního průměru vyvrtaného otvoru 2 mm, horní hranice je v řádu stovek mm. Nástroj je možné zařadit do jedné z pozic v zásobníku NC stroje, nebo s ním pracovat na klasickém obráběcím stroji. Nástroj je použitelný i pro slepé otvory. Na výstupní straně otvoru je možné srazit ostřinu i u velmi hlubokých průchozích otvorů, např. pro průměr 6 mm je možná hloubka otvoru přes 50 mm, u průměru 8 mm je to přes 70 mm. Významnou předností nástrojů HEULE je skutečnost, že u hlubokých otvorů lze celou hloubku projet rychloposuvem tam i zpět, aniž by při tom došlo k poškození povrchu otvoru. Pracovní část nástroje, tzn. nůž, je ze slinutého karbidu opatřeného povlakem. Druh povlaku se volí podle obráběného materiálu. Rovněž podle materiálu obrobku lze měnit i přítlačnou sílu pružiny. Výměna nože nebo přítlačné pružiny je velmi jednoduchá.

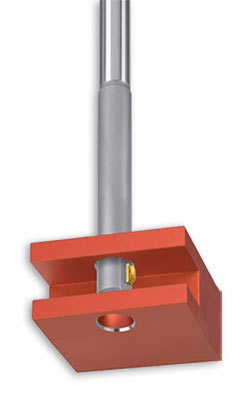

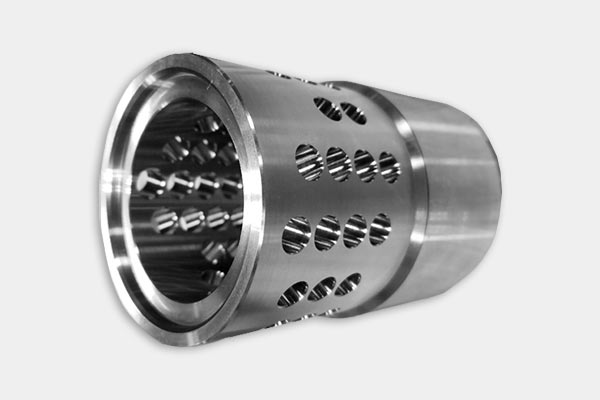

Druhá skupina nástrojů - Heule SNAP
je určena pro sražení hran na vstupní i výstupní straně vrtaného otvoru pro případy, kdy je hrana v rovině. Standardním nástrojem lze pracovat od minimálního průměru vyvrtaného otvoru 2 mm. Nástroj se dvěma noži je možné použít i pro případ, kdy je ve vyvrtaném otvoru podélná drážka nebo kdy do něho ústí více příčných otvorů. Takový nástroj lze s úspěchem nasadit i tam, kdy do dlouhého podélného otvoru ústí více příčných otvorů, u kterých nelze pro odstranění ostřin na výstupní straně použít jiný nástroj HEULE (např. otvory mají průměr pod 2 mm nebo poměr D:d je menší než 2:1). Podobně jako u předchozího typu je možné celou hloubku otvoru projet rychloposuvem tam i zpět, aniž by při tom došlo k poškození povrchu otvoru. Tento nástroj bez nutnosti otáčení obrobku nebo zastavení vřetena odstraní otřepy a zkosí hrany. U nástrojů této skupiny lze řešit vrtání i sražení hrany v jednom nástroji. Standardní nástroj tak zajistí velmi produktivní vyvrtání otvoru a oboustranné sražení hrany, nebo zahloubení na přední straně a sražení hrany na zadní straně vyvrtaného otvoru.

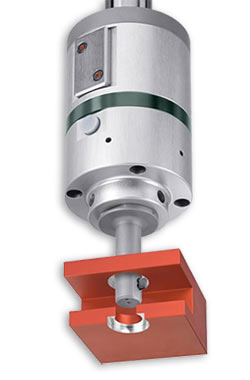

Třetí skupina nástrojů - Heule SOLO
je určena pro zhotovení válcových nebo kuželových zahloubení na přední nebo zadní straně vyvrtaného otvoru s pozitivní kontrolou v jedné operaci bez nutnosti obracení obrobku. Nástroj je použitelný pro rozsah průměrů otvorů 6 až 80 mm. Podle typu nástroje se nože při roztočení nástroje vysunou nebo zasunou. Na rozdíl od některých konkurenčních výrobků je proces obrábění zcela bezpečný, nemůže dojít ke kolizi nože s obrobkem. U zpětného zahloubení nevadí přerušovaný řez při vyústění otvoru na šikmé stěně nebo v zaobleném přechodu. Nůž je radiálně vysouván a zatahován působením odstředivé síly. Jedná se o extrémně robustní odjehlovací a zahlubovací nástroj, který je schopen obrábění měkkých i těžce opracovatelných materiálů a to i u nesouměrných otvorů. Nástroj používá ručně vyměnitelné karbidové řezné hlavy s materiálově specifickými řeznými geometriemi a povlaky. Nástroj SOLO se vyznačuje snadným používáním a vysokou spolehlivostí výroby.

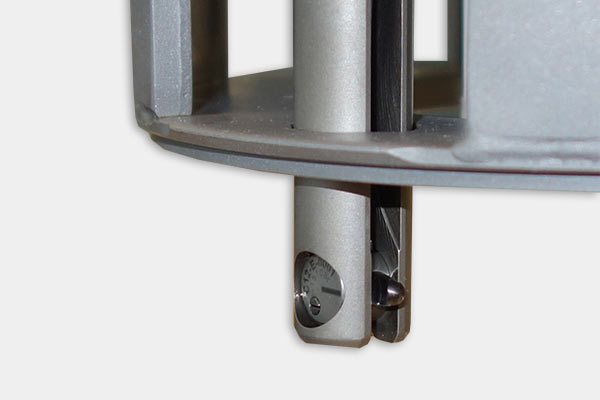

Princip nástroje pro srážení hran v otvorech

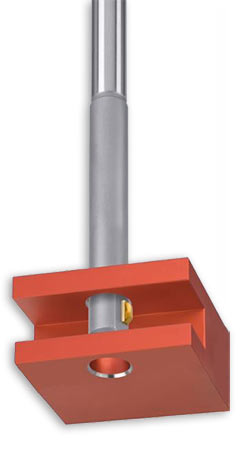

Řezná jednotka odjehlovacího nástroje se umístí nad horní část otvoru s otřepy.
Při pracovním posuvu dolů při otáčení nástroje se provádí odjehlení horní hrany otvoru.
Po odjehlení, se otáčející nástroj přesune ke spodní části otvoru. Pokud zde není příčný otvor.
Otáčející se vřeteno nástroje jemně klouže po povrchu bez poškození povrchu otvoru v obrobku.
Ostří nástroje se vysune pod spodní hranou otvoru a rychlý svislý posuv nástroje se zastaví.
Dojde o odjehlení spodní hrany otvoru a poté se nůž zasune a nástroj vyjede z otvoru.
